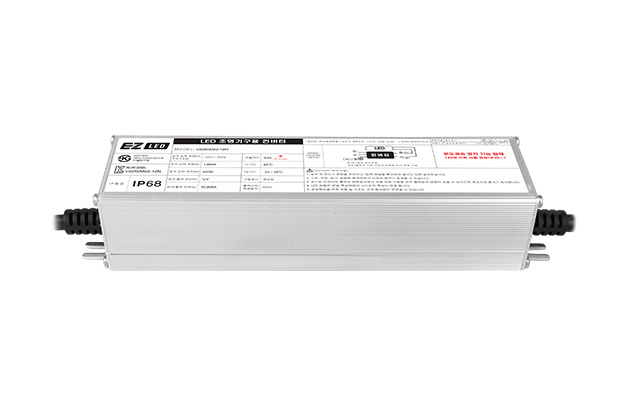

온도과승방지 정전압컨버터 V2200M22 (200W)

  • 온도과승방지 정전압컨버터
  • 온도과승방지 정전압컨버터
ezLed

쉽고 편안한 제품을 만듭니다.
선일일렉콤 LED 등기구 브랜드 이지레드

온도과승방지 정전압컨버터

전압을 유지하기 위해 전류값이 변하게 되는 방식
가장 상업적으로 많이 사용되는 LED모듈은 Cluster 또는 string 형태의 배열을 위해
복수개의 LED를 직렬 또는 병렬로 연결하여 구성됩니다.
이들 Light 모듈이 조립품의 일부로 정전류 소자나 회로를 포함하고 있다면
외부에 정전압 드라이버를 연결해야 합니다.
정전압 컨버터는 범용 제품이 많고 가격이 저렴하며 가변 전압이 용이한 것이 장점입니다.

<제품특징>
온도과승방지 보호
① Tc = 60℃ 이하 운영
② 사용부하 60% 이하 시공


*온도과승 방지 기능 탑재:  120W 이하 사용 권장(@35℃)

동작특성

①Tc=60℃ 이하 운영
②사용부하 lo=60% 이하 시공
→ 사용부하 lo=60% 이상 시 출력전압 Down (조명 밝기 감소)

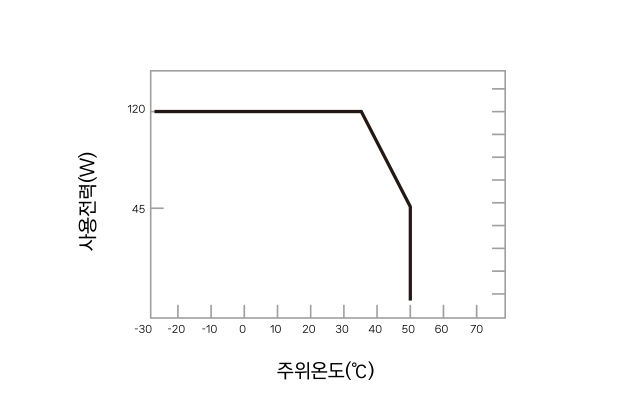

③주변 환경에 따른 사용 전력 고려
→ Ta=35℃, lo=60% 기준 Tc=60℃ 이하 동작

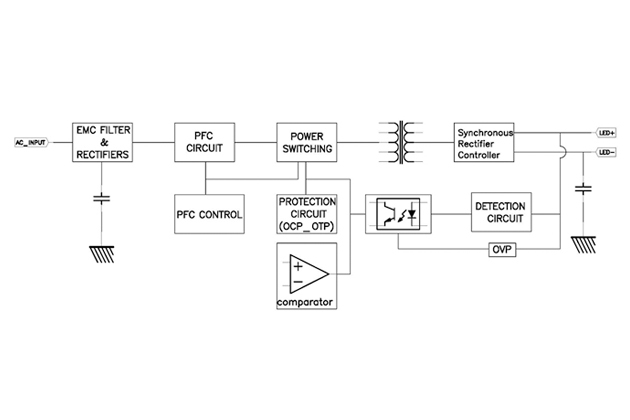

BLOCK DIAGRAM

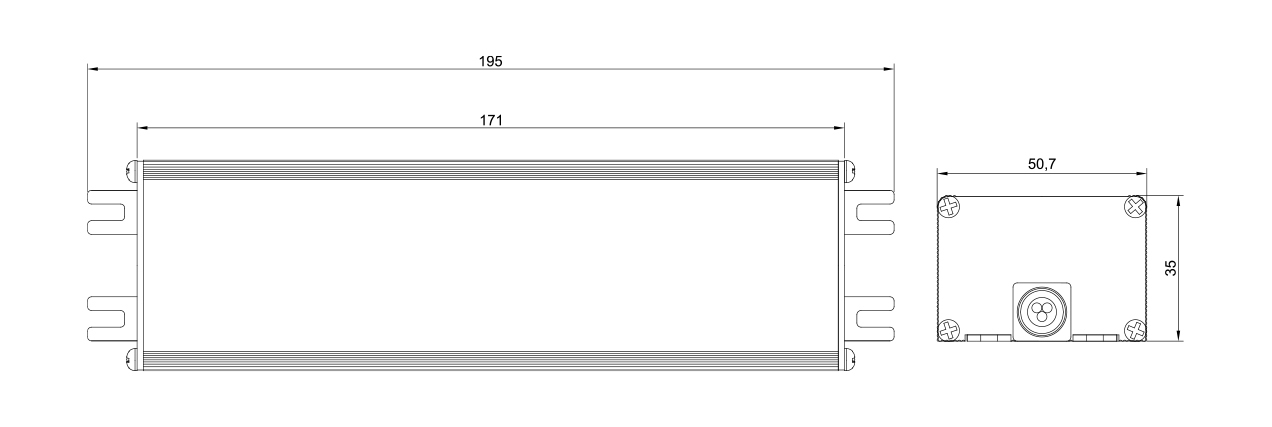

Dimension

*우측으로 스크롤하세요.

구분 L(mm) W(mm) H(mm) Weight(g)
V2200M22 (KS) 195 50.7 35 550

Specification

*우측으로 스크롤하세요.

분류 12V 사양(온도과승방지) 24V 사양(온도과승방지)
모델명 V2200M22-12H V2200M22-24H
입력전압 220Vac ± 10%, 50/60Hz 220Vac ± 10%, 50/60Hz
입력전류 1.06 Typical 1.06 Typical
소비전력 180W(144W@50℃) 180W(144W@50℃)
사용전력 120W(@35℃) 120W(@35℃)
역률 PF> 95%(@220VAC & full load) PF> 95%(@220VAC & full load)
전류 고조파함유율 THD<10%(@220VAC & full load) THD<10%(@220VAC & full load)
효율 90%(@220VAC & full load) 92%(@220VAC & full load)
출력방식 정전압 출력방식
최대출력전압 12Vdc 24Vdc
정격출력전류 16Adc Max. 10A(lo=60℃) 8Adc Max. 4.8A(lo=60℃)
과온도보호 Tc 60 ℃  이상 증가시 출력전압 감소
과전류보호 출력단락보호회로
내서지 KSC IEC61000-4-5
동작온도(ta) -20 ~ 50 ℃
최대온도(tc) < 60 ℃ (외함온도) @ 동작온도
절연저항 KS C IEC 60598-1 10항에 만족
내전압 KS C IEC 61347-1 11,12항에 만족
